Vai trò quan trọng của máy quay ống HD trong đánh giá hạ tầng hiện đại

Cách máy quay ống HD cách mạng hóa quy trình đánh giá tình trạng đường ống

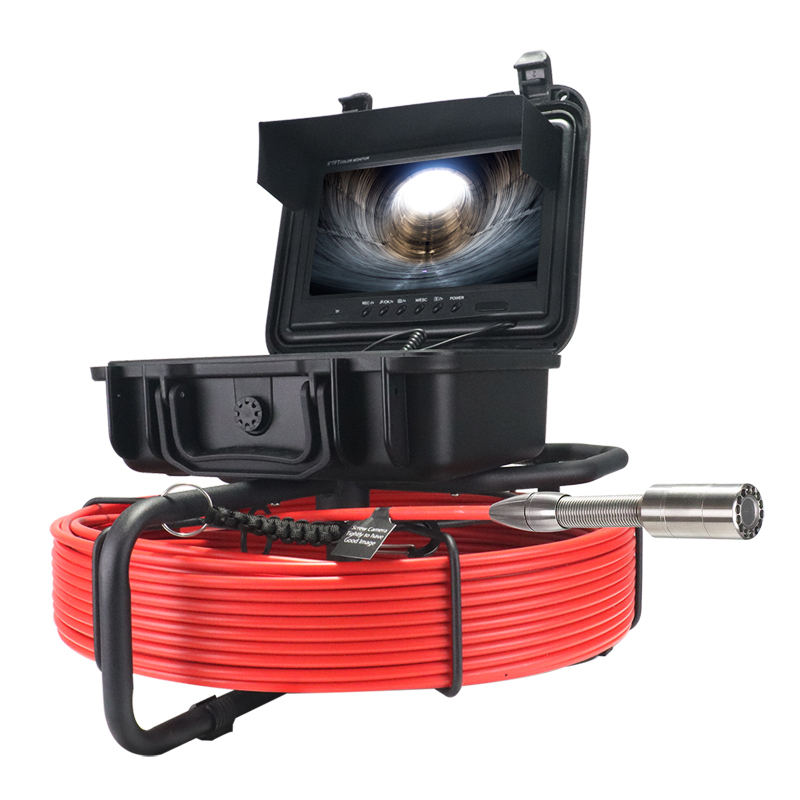

Máy quay ống chất lượng cao đang thay đổi cách chúng ta bảo trì cơ sở hạ tầng ngầm, chuyển từ phương pháp phỏng đoán thủ công sang đánh giá dựa trên bằng chứng thực tế. Công nghệ này hoạt động bằng cách đưa các camera HD gắn trên những thanh linh hoạt vào bên trong các đường ống có đường kính nhỏ nhất là 2 inch, điều này đồng nghĩa với việc không còn phải đào bới đường phố chỉ để kiểm tra những gì đang xảy ra dưới lòng đất nữa. Các thành phố và công ty cấp thoát nước trên khắp cả nước đang áp dụng phương pháp kiểm tra này để phát hiện các vấn đề như vết nứt trên thành ống, mảnh vụn tích tụ và rễ cây chọc thủng thành ống với tỷ lệ chính xác ấn tượng khoảng 98%, theo Báo cáo Cơ sở Hạ tầng Nước mới nhất năm 2024. Điều khiến phương pháp này trở nên hữu ích là nó giúp giảm chi phí sửa chữa tới mức gần như một nửa trong nhiều trường hợp, mà không cần đục phá đường xá hay làm hư hại các không gian xanh đã mất nhiều năm mới thiết lập được.

Hình ảnh độ phân giải cao để phát hiện chính xác các vết nứt, sự ăn mòn và tắc nghẽn

Ngày nay, các máy quay HD dùng trong ống có thể ghi lại hình ảnh độ phân giải 1080p với khả năng zoom quang học ấn tượng lên đến 30 lần. Chúng có thể phát hiện các khuyết tật nhỏ bằng nửa milimet chiều rộng, thực tế còn nhỏ hơn cả đầu bút chì thông thường. Hình ảnh chi tiết như vậy giúp các thợ ống nước phân biệt được các vết ố trên bề mặt với những vấn đề ăn mòn nghiêm trọng, điều rất quan trọng khi quyết định thứ tự ưu tiên sửa chữa trong các hệ thống đường ống nước cũ. Tính năng ổn định hình ảnh giúp giữ hình ảnh rõ nét ngay cả khi di chuyển qua các đường ống thoát nước chảy xiết. Đèn chuyên dụng với thiết lập phân cực giúp làm nổi bật những vết nứt gần như vô hình trong các mối nối ống khuất mà bình thường rất dễ bỏ sót. Theo nghiên cứu công bố năm ngoái, các hệ thống HD này phát hiện được khoảng bốn mươi phần trăm các vấn đề ở giai đoạn sớm hơn so với thiết bị CCTV thông thường. Điều đó đồng nghĩa với ít bất ngờ xảy ra hơn về sau và giảm đáng kể nguy cơ vỡ đường ống lớn khi vận hành dưới áp lực.

Dữ Liệu Hình Ảnh Thời Gian Thực Trong Môi Trường Ống Khó Khăn

Những chiếc máy ảnh kiểm tra ống này có độ phân giải cao và có thể thực hiện công việc tại những nơi mà con người không thể tiếp cận. Chúng truyền ngược lại video trực tiếp từ mọi loại vị trí khó khăn như cống thoát nước bị ngập lụt, những vụ nghẹt mỡ khó chịu tại các nhà hàng, và thậm chí cả những đường ống công nghiệp bị nhiễm hóa chất. Các máy ảnh này đi kèm trong hộp chống nước đạt tiêu chuẩn IP68, có khả năng chịu được độ sâu dưới nước lên đến 30 mét. Ngoài ra, chúng còn có các ống kính được làm nóng đặc biệt, để không bị mờ sương khi làm việc trong môi trường đầy hơi nước. Hầu hết các mẫu đều có đầu máy có thể xoay linh hoạt tới 360 độ, giúp có thể kiểm tra các mối nối bên hông phức tạp trong hệ thống cống. Một số thiết bị còn có các tùy chọn chiếu sáng khác nhau giữa đèn LED thông thường và đèn hồng ngoại, tùy thuộc vào loại tình trạng chúng đang kiểm tra, cho dù đó là nước thải đục ngầu hay những đường ống đầy dầu. Khi có sự cố xảy ra, những chiếc máy ảnh này sẽ hiển thị dữ liệu thời gian thực lên luồng video, cho thấy chính xác vị trí GPS và kích thước ống. Điều này giúp các kỹ sư đưa ra quyết định nhanh chóng khi đánh giá các tình huống khẩn cấp mà không cần phải chờ đợi kết quả phân tích sau đó.

Tiến bộ về độ phân giải hình ảnh và công nghệ cảm biến cho máy ảnh ống HD

Hiểu rõ các thông số về độ phân giải: Tại sao HD lại quan trọng trong kiểm tra ống

Các máy ảnh kiểm tra ống hiện đại có độ phân giải HD hiện nay có thể chụp hình ảnh với độ phân giải từ 1080p cho đến chất lượng ấn tượng 4K. Những thiết bị này thực sự có thể phát hiện các vết nứt nhỏ chỉ rộng nửa milimét. Khi các nhà sản xuất chuyển từ công nghệ cũ 720p sang các hệ thống độ phân giải cao hơn này, họ nhận thấy một điều rất quan trọng. Các kỹ sư có thể phát hiện sớm các dấu hiệu ăn mòn và những vết nứt li ti mà không cần phải đào đường hay làm gián đoạn khu dân cư. Theo nghiên cứu công bố năm 2023 về cơ sở hạ tầng thoát nước thải, việc nâng cấp công nghệ camera đã giảm khoảng 72% các vấn đề bị bỏ sót so với thiết bị tiêu chuẩn trước đây. Và điều này cũng tiết kiệm được một khoản chi phí đáng kể – các thành phố cho biết họ chi ít hơn khoảng mười tám nghìn đô la cho mỗi dặm đường ống được kiểm tra bằng các công cụ HD mới này thay vì dùng các mẫu cũ kỹ.

So Sánh Hình Ảnh Chuẩn Và Hình Ảnh Độ Phân Giải Cao Trong Ứng Dụng Thực Tế

Tính năng	Hình ảnh chuẩn (720p)	Hình ảnh độ nét cao (1080p+)
Vết nứt nhỏ nhất có thể nhìn thấy	2,5 mm	0.8 mm
Nhận diện ăn mòn	Bề mặt bị rỗ nhẹ	Các lớp rỗ vi mô
Tốc độ kiểm tra	15 ft/phút	22 ft/phút

Theo các tiêu chuẩn hiệu suất của NASSCO năm 2024, các thử nghiệm tại thực địa trong hệ thống cống thoát nước đô thị cho thấy camera độ nét cao giúp giảm 31% thời gian kiểm tra đồng thời nâng độ chính xác chẩn đoán từ 68% lên 94%.

Cảm biến hình ảnh hiện đại nâng cao độ rõ nét và khả năng ghi lại chi tiết như thế nào

Cảm biến CMOS mới nhất được trang bị công nghệ chiếu sáng phía sau (BSI) giúp tăng độ nhạy sáng lên gấp khoảng bốn lần trong những tình huống ống cống tối tăm mà tầm nhìn gần như bằng không. Một số mẫu hiện nay còn tích hợp lớp chấm lượng tử giúp giữ màu sắc chính xác ngay cả khi ngâm trong nước đục. Điều này làm cho việc phân biệt giữa sự tích tụ của tảo và thiệt hại thực sự của đường ống trở nên khả thi—một điều gần như không thể thực hiện trước đây theo như nhận định của các chuyên gia trong ngành. Nói về những cải tiến, Báo cáo Thị trường Cảm biến Hình ảnh Tiên tiến 2024 chỉ ra rằng đây là một trong những bước đột phá lớn gần đây. Những cảm biến này cũng đi kèm với tính năng giảm nhiễu tích hợp giúp hạn chế đáng kể hiện tượng nhiễu hạt khó chịu. Hầu hết các hệ thống hiện nay vẫn duy trì chất lượng hình ảnh khoảng 90% ngay cả khi làm việc trong điều kiện nước thải mà tầm nhìn cực kỳ hạn chế, đôi khi chỉ chưa đầy 10 centimet.

Đổi mới Chiếu sáng và Quan sát trong Máy ảnh Ống HD Chống nước

Giải pháp Chiếu sáng LED và Hồng ngoại cho Kiểm tra Ống thoát nước trong Điều kiện Ánh sáng Kém

Hệ thống camera ống HD giờ đây được trang bị đèn chiếu sáng thích ứng với 24 đèn LED trải qua năm mức độ sáng khác nhau. Những đèn này có thể đạt độ sáng lên đến 1.500 lux, gần như mang điều kiện ánh sáng ban ngày vào những môi trường dưới nước tối tăm mà các phương pháp truyền thống không thể xử lý được. Đối với việc kiểm tra lượng bùn lắng tích tụ bên trong hệ thống cống thoát nước mưa, công nghệ hồng ngoại tạo ra sự khác biệt rõ rệt. Nó cho phép các nhân viên kiểm tra quan sát xung quanh mà không làm xáo trộn hiện trạng, nhờ đó các cộng đồng vi sinh vật mẫn cảm vẫn được bảo tồn. Theo kết quả từ Báo cáo Hạ tầng Nước năm 2023, khi sử dụng hình ảnh hồng ngoại sau lũ lụt thay vì chỉ dùng ánh sáng nhìn thấy thông thường, các chuyên gia ghi nhận sự cải thiện đáng kể trong khả năng đánh giá chính xác mức độ thiệt hại - kết quả tốt hơn gần 38% trên tổng thể. Mức cải thiện như vậy đồng nghĩa với thời gian phản ứng nhanh hơn và các quyết định bảo trì thông minh hơn đối với các chính quyền địa phương đang phải đối mặt với hệ thống hạ tầng cũ kỹ.

Vượt qua Thách thức từ Điều kiện Nước Đục và Ống Hẹp

Máy ảnh HD chống nước được trang bị công nghệ quang học lai có thể phát hiện khuyết tật trong nước đục với hiệu suất cao hơn khoảng 80% so với các mẫu thông thường theo kết quả kiểm tra thực tế. Sự kết hợp giữa lớp phủ chống lóa đặc biệt trên ống kính cùng khả năng điều chỉnh độ tương phản thời gian thực giúp giảm thiểu tình trạng mờ đục do các hạt lơ lửng trong nước gây ra. Khi làm việc với những đường ống nhỏ hơn 2 inch, hiện đã có các đầu camera siêu nhỏ chỉ 9mm vẫn có thể cung cấp hình ảnh rõ nét 1080p ngay cả khi phải quay góc vuông 90 độ. Giải pháp này giúp khắc phục một trong những vấn đề tồn tại lâu nay mà thợ ống nước gặp phải trong quá trình kiểm tra hệ thống cống ngầm đô thị, nơi không gian chật hẹp và tầm nhìn kém.

Những Tính năng Thiết kế Giúp Máy ảnh Ống HD Hiệu quả trong Môi trường Khắc nghiệt

Cấu tạo Bền bỉ, Chống nước dành cho Điều kiện Kiểm tra Khắc nghiệt

Máy ảnh kiểm tra ống chất lượng cao được trang bị vỏ bọc chắc chắn đạt tiêu chuẩn IP68, được chế tạo từ chất liệu polycarbonate bền chắc đạt tiêu chuẩn hàng không vũ trụ kết hợp với các bộ phận bằng thép không gỉ. Những thiết bị bền bỉ này có thể chịu được áp suất lên đến 150 pound trên inch vuông và hoạt động ổn định trong điều kiện nhiệt độ khắc nghiệt dao động từ âm 20 độ C đến 60 độ C. Chúng đáp ứng đầy đủ các hướng dẫn của NASSCO cần thiết cho việc kiểm tra hệ thống hạ tầng ngầm. Thiết kế bao gồm hai vòng đệm O-ring giúp ngăn chặn các chất cặn bã như bùn, nước thải thô và các chất lỏng gây hại khác xâm nhập. Điều này khiến thiết bị trở nên đáng tin cậy khi đánh giá hệ thống thoát nước sau các sự kiện ngập lụt nghiêm trọng, một việc mà công nhân đô thị thường xuyên gặp phải trong mùa mưa.

Đầu máy ảnh xoay linh hoạt và Thanh đẩy dẻo dai để di chuyển dễ dàng

Những chiếc máy ảnh kiểm tra này đi kèm với đầu quay có thể xoay trọn vòng và nghiêng tới 270 độ về hai phía, khiến chúng lý tưởng để tiếp cận những góc khuất và vị trí chật hẹp mà các hệ thống cứng thông thường không thể tiếp cận được. Chúng được trang bị động cơ mạnh mẽ bên trong, cho phép máy ảnh di chuyển mượt mà qua những khúc quanh 90 độ sắc cạnh trong đường ống có đường kính sáu inch. Điều khiến những thiết bị này nổi bật là các thanh đẩy được gia cố bằng sợi Kevlar đặc biệt và bọc lớp polyurethane, mang lại lực đẩy khoảng 550 Newton mà hoàn toàn không lo bị bẻ gập. Điều này đồng nghĩa với việc chúng có thể làm việc ổn định ngay cả trong những tình huống phức tạp như tắc nghẽn do rễ cây hoặc cặn bã tích tụ theo thời gian trong các đường ống bằng gạch sét cũ.

Tích hợp với Thiết bị Thông minh và Hệ thống Giám sát Từ xa

Các kỹ thuật viên hiện trường giờ đây có thể gửi video chất lượng cao 1080p qua kết nối Wi-Fi 6 đến các máy tính bảng của họ, thiết bị đang chạy nhiều ứng dụng kiểm tra dựa trên nền tảng đám mây. Cấu hình này cho phép họ cộng tác ngay lập tức với các kỹ sư không có mặt tại công trường. Khi xem các đoạn ống hoặc cơ sở hạ tầng thông qua những video này, các nhóm làm việc có thể thực sự đánh dấu các vấn đề như vết nứt hình thành hoặc vị trí các mối nối không được căn chỉnh đúng cách trong khi đang xem hình ảnh trực tiếp. Toàn bộ tài liệu ghi lại đều được lưu trữ tự động cùng với dữ liệu GPS đính kèm, sử dụng hệ thống tọa độ chuẩn WGS84. Điều này có nghĩa là chúng ta sẽ có hồ sơ đầy đủ đáp ứng các yêu cầu pháp lý và có thể dễ dàng tìm kiếm sau này. Các hồ sơ lưu trữ này tuân thủ các hướng dẫn theo tiêu chuẩn ASTM F1216 cụ thể cho việc lập kế hoạch sửa chữa mà không cần đào bới đường xá hay vỉa hè.

Ghi chép và Tài liệu hóa Đáng tin cậy với Hệ thống Kiểm tra Ống HD

Ghi hình chắc chắn là yếu tố thiết yếu để duy trì độ toàn vẹn của quy trình kiểm tra. Hệ thống camera ống dẫn HD với khả năng lưu trữ kép — thẻ SD tích hợp và sao lưu đám mây được mã hóa — làm giảm sự cố mất dữ liệu tới 54% so với các thiết bị lưu trữ đơn lẻ, theo như Tạp chí Hạ tầng Nước (2024). Cách tiếp cận lai này đảm bảo độ tin cậy trong các môi trường từ xa hoặc nơi kết nối bị giới hạn.

Lưu trữ trên thiết bị so với Lưu trữ video trên đám mây: Đảm bảo độ toàn vẹn dữ liệu

Lưu trữ trên thiết bị cung cấp quyền truy cập ngay lập tức mà không cần phụ thuộc vào kết nối internet, lý tưởng cho các cuộc kiểm tra ở vùng nông thôn hoặc trong hệ thống công trình kỹ thuật sâu. Các hệ thống dựa trên đám mây hỗ trợ hợp tác thời gian thực và sao lưu tự động. Các nền tảng hàng đầu áp dụng công nghệ mã hóa đạt tiêu chuẩn quân đội cho cả hai loại lưu trữ này, tuân thủ tiêu chuẩn ISO 27001 trong việc ghi nhận tài sản hạ tầng một cách an toàn.

Nhật ký video có ghi dấu thời gian nhằm đáp ứng quy định và báo cáo bảo trì

Khi việc gắn thẻ vị trí tự động kết hợp với lớp phủ thời gian, nó tạo ra các bản ghi chi tiết đủ để đáp ứng hầu hết các quy định quản lý nước thải tại gần như tất cả các tiểu bang ở Hoa Kỳ, ngoại trừ một vài nơi. Đối với các đội bảo trì, việc tiếp cận các bản ghi video phong phú này thực sự tạo ra sự khác biệt. Theo dữ liệu gần đây từ Báo cáo NASSCO PACP năm ngoái, các nhóm kỹ thuật có thể khắc phục các vấn đề lặp lại nhanh gần 40% khi họ xem xét cách điều kiện đã thay đổi theo thời gian. Hệ thống cũng bao gồm các tính năng ghi chú tiện ích, cho phép các thanh tra viên đánh dấu trực tiếp lên video những điểm quan trọng. Điều này đồng nghĩa với việc không còn phải dùng các ghi chú rời rạc hay đoán mò nữa để biết vị trí nào cần được chú ý, giúp toàn bộ quy trình ghi nhận sự cố và xác định thứ tự ưu tiên sửa chữa trở nên mượt mà hơn rất nhiều trong thực tế.

Câu hỏi thường gặp

Ưu điểm của việc sử dụng camera ống HD so với các phương pháp kiểm tra truyền thống là gì?

Máy quay ống HD cung cấp hình ảnh độ phân giải cao cho phép phát hiện chính xác các vấn đề như vết nứt, sự ăn mòn và tắc nghẽn mà không cần đào lộn xộn đường phố, giảm đáng kể chi phí sửa chữa và tránh gây tổn hại đến môi trường hiện có.

Máy quay ống HD xử lý các môi trường ống thách thức như thế nào?

Máy quay ống HD có thể hoạt động trong các cống thoát nước bị ngập và các đường ống bị nhiễm hóa chất, với vỏ chống nước và ống kính có sưởi để tránh đọng sương. Chúng cung cấp dữ liệu hình ảnh thời gian thực và có thể được trang bị nhiều tùy chọn chiếu sáng cũng như lớp phủ dữ liệu GPS để đánh giá khẩn cấp hiệu quả.

Những cải tiến nào đã được thực hiện trong công nghệ máy quay ống HD?

Các tiến bộ gần đây bao gồm hình ảnh độ phân giải cao hơn, công nghệ cảm biến vượt trội để cải thiện độ rõ và chi tiết, giải pháp chiếu sáng thích ứng và cấu trúc máy quay chắc chắn cho môi trường khắc nghiệt. Những đổi mới này cho phép phát hiện lỗi tốt hơn, thời gian kiểm tra nhanh hơn và độ chính xác chẩn đoán tăng lên.

Máy quay ống HD đảm bảo tính toàn vẹn và ghi chép dữ liệu như thế nào?

Máy quay ống HD sử dụng hệ thống lưu trữ kép (trên thiết bị và trên nền tảng đám mây) cùng công nghệ mã hóa cấp độ quân sự để bảo vệ dữ liệu và duy trì độ tin cậy của quá trình kiểm tra, đồng thời các bản ghi video có ghi dấu thời gian và chức năng tự động gắn thẻ vị trí giúp đáp ứng các quy định pháp lý và báo cáo bảo trì hiệu quả.
