Cách Hoạt Động Của Máy Ảnh Kiểm Tra Ống Trong Việc Nhận Biết Vết Nứt và Tắc Ống

Hiểu Rõ Nguyên Lý Vận Hành Cơ Bản Của Máy Ảnh Kiểm Tra Ống Trong Chẩn Đoán Đường Ống

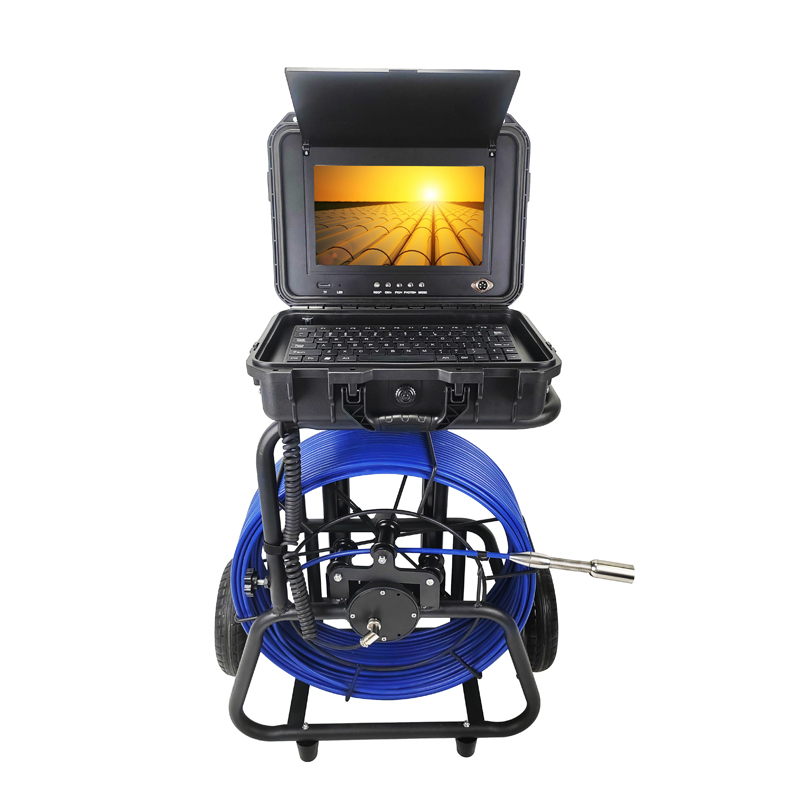

Thiết bị kiểm tra ống dẫn hiện đại ngày nay thường sử dụng các robot tự động di chuyển hoặc những thanh đẩy linh hoạt luồn qua các đường ống, mang theo camera và ống kính có độ phân giải cao, tự động cân bằng hình ảnh. Hệ thống chiếu sáng trên các thiết bị này cũng rất ấn tượng, với các dãy đèn LED phát sáng mạnh (một số mẫu cao cấp đạt tới khoảng 10.000 lumen), đủ để phát hiện các vết nứt nhỏ chỉ rộng khoảng nửa milimét. Các kỹ thuật viên theo dõi toàn bộ quá trình thông qua bộ điều khiển cầm tay, liên tục điều chỉnh góc quay của camera để có thể quan sát rõ các mối nối ống, khu vực bị ăn mòn, hay những nơi bị tích tụ cặn bã mà không cần phải đào bới. Theo một báo cáo gần đây của Viện Cơ sở Hạ tầng Đường ống năm 2024, các hệ thống kiểm tra tự động này giúp giảm sai sót trong chẩn đoán khoảng 41% so với phương pháp kiểm tra thủ công truyền thống.

Video CCTV Thời Gian Thực để Phát Hiện Ngay Lập Tức Các Vết Nứt, Tắc Nghẽn và Rễ Cây Xâm Nhập

CCTV pipeline inspections detect multiple issues simultaneously through high-definition video, capturing: Ảnh HD phát hiện nhiều vấn đề cùng lúc, ghi lại:

• Structural defects : Hairline fractures, joint separations, and wall thinning from corrosion: Các vết nứt nhỏ, sự tách rời các mối nối và mỏng thành ống do ăn mòn
• Tắc nghẽn : Grease accumulation, mineral deposits, and foreign objects: Sự tích tụ dầu mỡ, cặn khoáng và vật thể lạ
• Biological intrusions : Root penetrations and microbial-induced corrosion: Sự xâm nhập của rễ cây và ăn mòn do vi sinh vật

Operators geo-tag problem areas using built-in locators accurate to ±10 cm, enabling precise repairs. In stormwater systems, this technology identifies inflow sources contributing to 73% of sewage overflow incidents. Nhân viên vận hành đánh dấu vị trí các khu vực sự cố bằng thiết bị định vị tích hợp có độ chính xác ±10cm, cho phép sửa chữa chính xác. Trong hệ thống thoát nước mưa, công nghệ này xác định được các nguồn nước tràn chiếm 73% các sự cố tràn nước thải.

The Growing Demand for Non-Invasive Pipe Inspection in Urban Infrastructure Maintenance Nhu cầu ngày càng tăng về kiểm tra đường ống không xâm lấn trong bảo trì cơ sở hạ tầng đô thị

Chicago, Tokyo và một số thành phố lớn khác đã bắt đầu yêu cầu kiểm tra định kỳ ba năm một lần đối với các đường ống có tuổi đời trên hai thập kỷ. Động thái này diễn ra khi cơ sở hạ tầng ngày càng xuống cấp và các quy định môi trường trở nên nghiêm ngặt hơn. Tin vui là các kỹ thuật kiểm tra không xâm lấn này thực sự giúp chính quyền địa phương tiết kiệm từ mười hai nghìn đến mười tám nghìn USD mỗi dặm về chi phí đào bới. Ngoài ra, chúng còn giảm khoảng tám mươi phần trăm các sự cố gián đoạn dịch vụ, điều này khiến mọi người đều hài lòng hơn. Trong thời gian tới, các chuyên gia dự đoán thị trường các công cụ dùng để kiểm tra đường ống sẽ tăng trưởng khoảng bảy phẩy hai phần trăm mỗi năm cho đến năm 2030. Ngày càng nhiều công ty cấp nước và đội ngũ bảo trì tòa nhà cũng bắt đầu áp dụng các công nghệ này.

Các Công Nghệ Cốt Lõi Tạo Nên Máy Ảnh Kiểm Tra Đường Ống

Máy ảnh kiểm tra ống hiện đại kết hợp kỹ thuật tiên tiến với công nghệ số để giải quyết các thách thức phức tạp của đường ống. Các hệ thống này đạt độ chính xác chẩn đoán lên đến 98% trong các thử nghiệm thực tế của ngành (NASSCO 2024), từ đó thay đổi cách các chuyên gia đánh giá cơ sở hạ tầng dưới lòng đất.

Hình ảnh HD, Ống kính tự cân bằng và Khả năng ghi hình trên máy ảnh kiểm tra ống hiện đại

Camera HD 1080p thế hệ mới có thể phát hiện các vết nứt nhỏ tới 1 mm thông qua video trực tiếp. Cơ chế tự cân bằng duy trì góc nhìn tối ưu trong các đường ống nghiêng 45°, đồng thời thuật toán chống mờ tích hợp giúp giảm thiểu méo hình do độ ẩm. Các hệ thống hàng đầu ghi lại quy trình kiểm tra ở định dạng H.265, tạo ra tài liệu có ghi dấu thời gian phục vụ lập báo cáo tuân thủ và kế hoạch sửa chữa.

Camera độ phân giải cao trên các thiết bị tự hành dạng robot mang lại hình ảnh rõ nét trong hệ thống ống phức tạp

Các thiết bị bò robot trang bị hình ảnh 4K có thể di chuyển qua các khúc cong 90° và ống có đường kính 300 mm nhờ cáp lai cân bằng mô-men xoắn. Mảng đèn LED đa quang phổ tự động điều chỉnh kiểu chiếu sáng tùy theo vật liệu – chiếu bên hông cho các mối nối bê tông, tia tập trung cho mối hàn kim loại. Các thiết bị này chịu được áp suất nước 10 bar trong suốt thời gian hoạt động liên tục 8 giờ trong mạng lưới cống thoát đô thị.

Công nghệ kiểm tra bằng camera truyền hình kín: Cho phép đánh giá chính xác tình trạng cống và hệ thống thoát nước

Hệ thống Truyền hình Kín (CCTV) cung cấp phân loại tình trạng tuân thủ tiêu chuẩn NASSCO thông qua dữ liệu định vị đồng bộ hóa và video có gắn tọa độ địa lý. Camera xoay/độn hai trục thực hiện quét 360° tại các điểm giao nhau, xác định chính xác vị trí (độ chính xác 2 mm) nơi rễ cây xâm nhập. Các đô thị báo cáo thời gian khảo sát nhanh hơn 40% so với phương pháp truyền thống (Tạp chí Hạ tầng Nước 2023).

Hạn chế của camera tiêu chuẩn trong môi trường ánh sáng yếu hoặc ống bị ăn mòn nghiêm trọng

Các hệ thống cũ gặp khó khăn trong môi trường dưới 10 lux hoặc nơi độ ăn mòn thành ống vượt quá 80%. Các giải pháp mới bao gồm các thiết bị di chuyển được trang bị LiDAR để lập bản đồ các đường ống bị xuống cấp và cảm biến nhiệt để phát hiện sự thay đổi nhiệt độ trong các đường ống bị tắc, cải thiện khả năng quan sát nơi mà các thiết bị quang học thông thường thất bại.

Trí tuệ nhân tạo và Học máy trong Phát hiện Khuyết tật Tự động

Phân tích Hình ảnh Được hỗ trợ bởi AI để Nhận diện Chính xác Vết nứt và Sự tắc nghẽn

Các hệ thống kiểm tra đường ống ngày nay đang trở nên thông minh hơn nhờ công nghệ AI có khả năng phát hiện lỗi với độ chính xác khoảng 97%, thực tế cao hơn khoảng 40 điểm phần trăm so với khả năng của con người, theo Tạp chí Hạ tầng Nước năm ngoái. Các hệ thống này sử dụng mạng nơ-ron tích chập (convolutional neural networks) được huấn luyện thông qua một lượng lớn hình ảnh đường ống, cho phép chúng phát hiện các vết nứt nhỏ chỉ khoảng vài milimét, nhận biết khi đường ống bị tắc một phần, và thậm chí phát hiện dấu hiệu ăn mòn ngay từ khi chưa nghiêm trọng. Điều khiến phương pháp này khác biệt so với các cách truyền thống là AI không biết mệt hay mất tập trung. Hệ thống hoạt động hiệu quả như nhau dù đang kiểm tra những đường ống hẹp đầy cặn bã hay những đường ống lớn hơn với bề mặt sạch sẽ hơn, nhờ đó những vấn đề khó phát hiện sẽ không bị bỏ sót trong các cuộc kiểm tra quan trọng.

Tích hợp Học máy vào Quy trình Kiểm tra Hệ thống Cống Thoát để Đánh giá Tình trạng Nhanh hơn

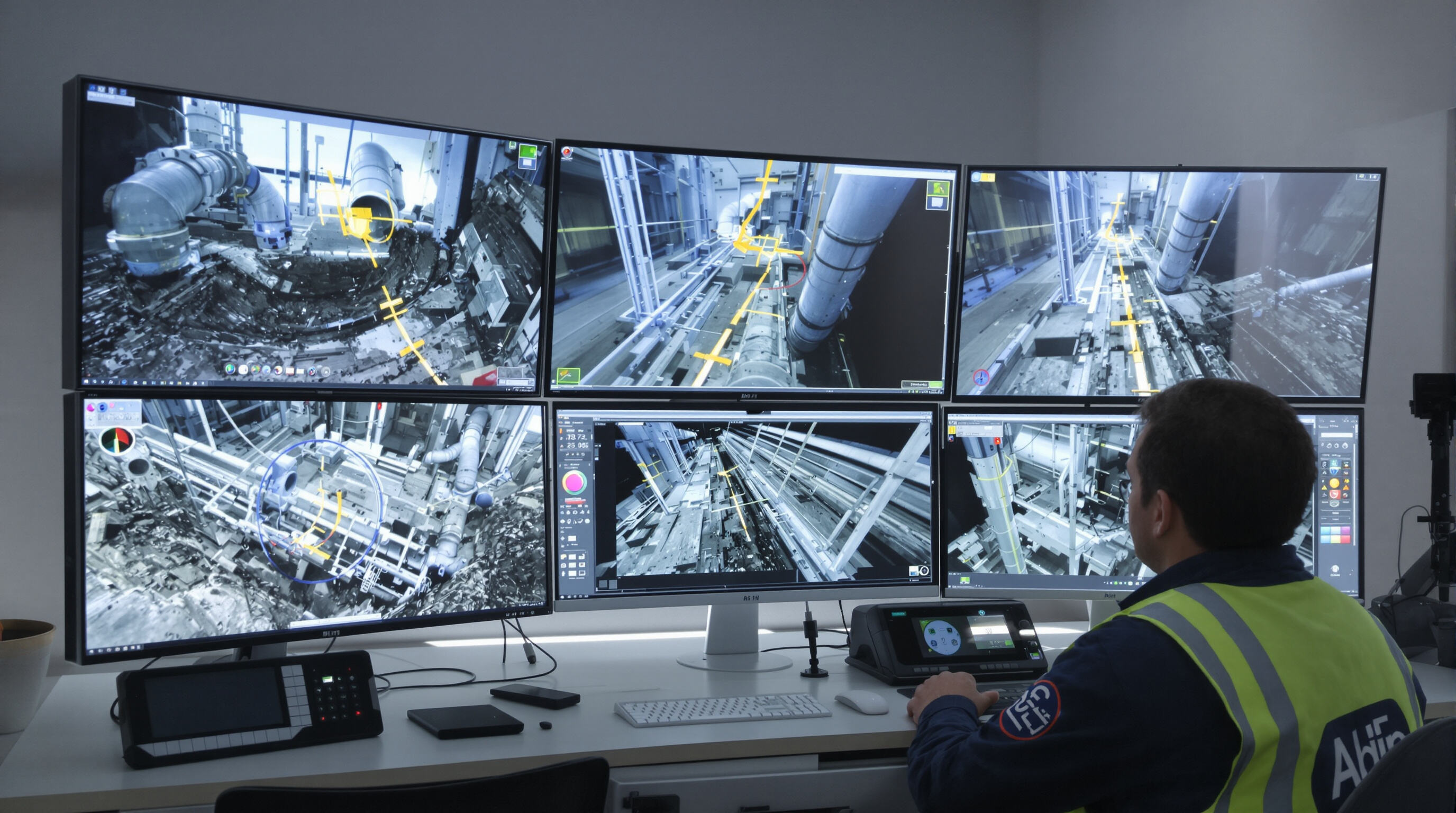

Các thành phố trên khắp cả nước hiện đang sử dụng học máy để phân tích trực tiếp hình ảnh từ camera giám sát, giúp giảm thời gian kiểm tra gần hai phần ba theo dữ liệu gần đây từ các khu vực đô thị lớn như Chicago và Los Angeles. Những hệ thống thông minh này có thể phát hiện các vấn đề như rễ cây chui vào đường ống hoặc cặn bã tích tụ bên trong, nhưng chúng cũng biết khi nào một điều gì đó thực ra không phải là vấn đề. Chúng bỏ qua những thứ như bóng đổ di chuyển hoặc ánh sáng phản chiếu của nước có thể gây ra cảnh báo không cần thiết. Nhờ việc lọc thông minh này, các đội bảo trì có thể nhanh chóng tiếp cận và sửa chữa các vấn đề nghiêm trọng nhanh hơn trước rất nhiều. Báo cáo Hiệu quả Hạ tầng Đô thị 2024 thực sự chỉ ra tốc độ cải thiện thời gian phản ứng kể từ khi các hệ thống này được triển khai vào năm ngoái.

Nghiên cứu điển hình: Giảm thiểu kết quả dương tính giả trong các hệ thống đô thị nhờ camera kiểm tra ống dẫn được hỗ trợ AI

Một cơ quan cấp nước thành phố đã giảm 52% cảnh báo sai sau khi triển khai camera được hỗ trợ bởi trí tuệ nhân tạo (AI) trên toàn bộ hệ thống cống rãnh dài 2.100 dặm của họ. Hệ thống học tập thích ứng có thể phân biệt vết nứt thực sự với các vết trầy bề mặt, giảm các yêu cầu đào bới không cần thiết. Trong 18 tháng, giải pháp này đã giúp tiết kiệm 740.000 USD chi phí lao động lãng phí (Báo cáo Hệ thống Cấp nước Thành phố 2023).

Xu hướng mới: Chuyển từ Đánh giá Thủ công sang Chẩn đoán Tự động và Thông minh

Ngành công nghiệp đang chuyển sang các hệ thống báo cáo hoàn toàn tự động, có khả năng cung cấp kết quả phân tích trong vòng vài phút sau khi khảo sát xong. Các nền tảng này kết hợp mô hình hóa đường ống 3D với dữ liệu lịch sử về sự cố để dự đoán sự hình thành tắc nghẽn và lan rộng vết nứt – giảm 38% các sự cố sửa chữa khẩn cấp tại các thành phố tiên phong áp dụng.

Ứng dụng của Camera Kiểm tra Đường ống trong Hệ thống Cống và Đường ống Thoát nước

Máy camera kiểm tra ống dẫn đã trở thành công cụ không thể thiếu trong nhiều lĩnh vực, cung cấp chẩn đoán chính xác mà vẫn bảo vệ độ nguyên vẹn của đường ống. Chúng cho phép thực hiện các biện pháp can thiệp có mục tiêu mà không cần đào bới phá hủy, hỗ trợ việc bảo trì đô thị bền vững.

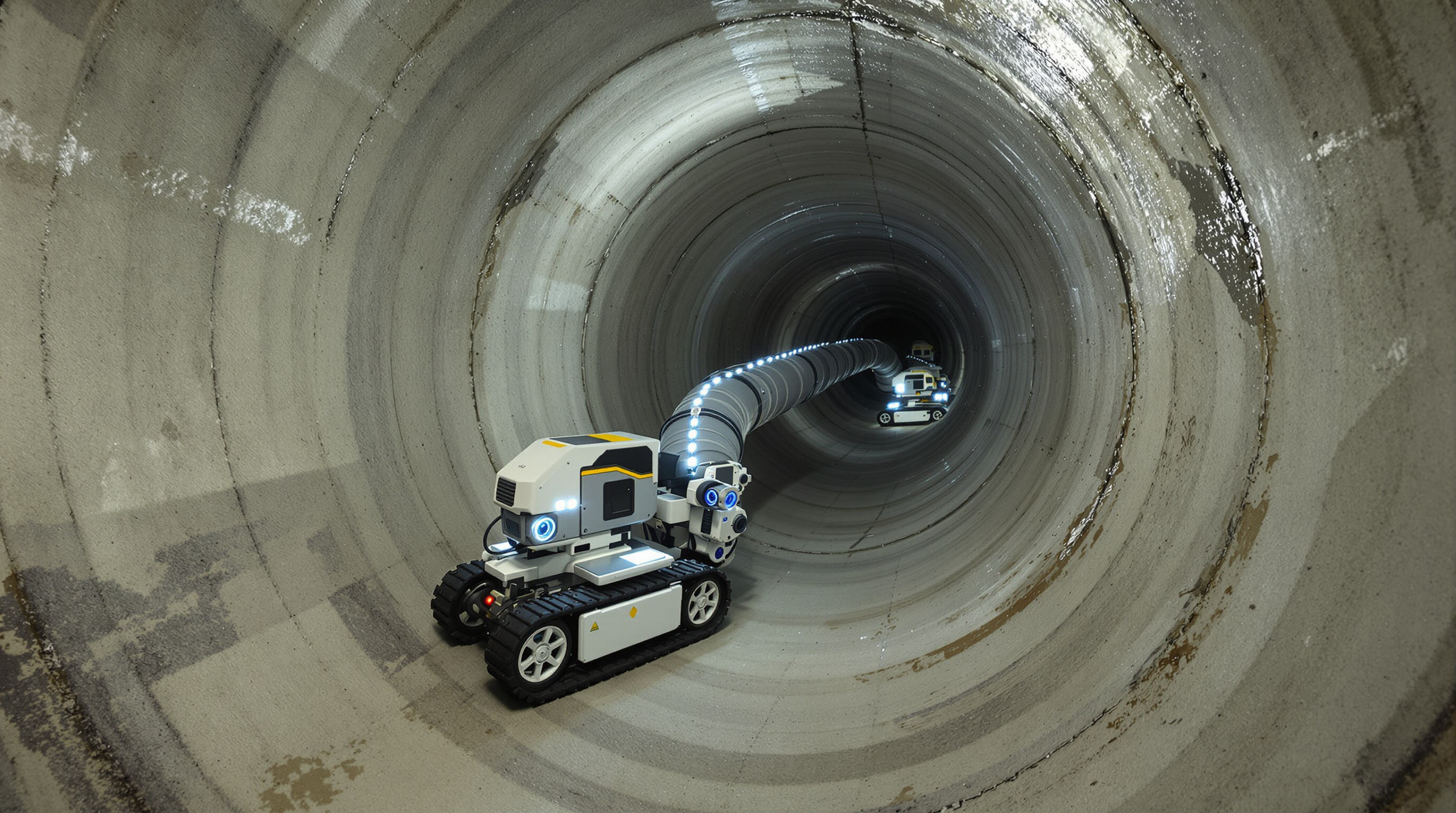

Sử dụng Máy camera bò (Crawler Cameras) để Kiểm tra Các Đoạn Khó Tiếp Cận và Phát Hiện Gỉ Sét

Máy camera bò robot hoạt động xuất sắc trong các hệ thống phức tạp, đặc biệt là cống rãnh đường kính lớn và hệ thống thoát nước công nghiệp. Với đầu điều khiển linh hoạt và hệ thống chiếu sáng 360°, chúng ghi lại hình ảnh HD của bề mặt bên trong. Người vận hành có thể phát hiện gỉ sét từ sớm bằng cách phân tích các thay đổi về kết cấu và vết lõm, thường phát hiện được mức độ mòn thành ống nhỏ đến 0,5 mm.

Phát Hiện Vết Nứt và Tắc Nghẽn trong Hệ thống Ống nước Dân Dụng, Thương Mại và Hạ tầng Công Cộng

Các máy ảnh hiện đại giải quyết các vấn đề ở mọi quy mô — từ hệ thống thoát nước trong gia đình đến hệ thống cống rãnh toàn thành phố. Trong các hộ gia đình, chúng xác định các vết nứt nhỏ gây ra tình trạng thoát nước chậm; trong các hệ thống đô thị, chúng phát hiện các lớp cặn lắng đe dọa khả năng thoát nước mưa. Một lần kiểm tra duy nhất có thể phân biệt giữa các cặn khoáng, tắc nghẽn do dầu mỡ và hư hỏng kết cấu, từ đó hướng tới các biện pháp xử lý hiệu quả.

Nhận diện sự xâm nhập của rễ cây, sự tích tụ mỡ và hư hỏng kết cấu trong hệ thống thoát nước mưa

Hệ thống CCTV tiên tiến phát hiện các sợi rễ cây với độ phân giải 0,3 mm, cho phép can thiệp kịp thời trước khi ống bị sụp đổ. Chụp ảnh nhiệt xác định các điểm dị thường về nhiệt độ do sự tích tụ mỡ trong hệ thống thoát nước nhà bếp thương mại, trong khi quét laser lập bản đồ độ oval của ống để đánh giá tình trạng sức khỏe kết cấu trong các hệ thống thoát nước mưa đã xuống cấp.

Thách thức trong việc chuẩn hóa: Các yêu cầu pháp lý khác nhau giữa các thị trường kiểm tra

Bất chấp những tiến bộ về công nghệ, các tiêu chuẩn quốc tế không đồng nhất gây khó khăn cho việc kiểm tra đường ống vượt biên giới. Các mã tiêu chuẩn châu Âu có thể yêu cầu báo cáo các vết nứt chỉ 2 mm, trong khi các khu vực thuộc Bắc Mỹ thường tập trung vào các điểm tắc nghẽn hơn là sự ăn mòn nhỏ. Sự khác biệt này buộc các nhóm kỹ thuật phải điều chỉnh định dạng báo cáo và hiệu chỉnh thiết bị cho từng khu vực riêng biệt.

Câu hỏi thường gặp

Máy camera kiểm tra đường ống được sử dụng để làm gì?

Máy camera kiểm tra đường ống được dùng để chẩn đoán các vết nứt, tắc nghẽn và sự ăn mòn trong hệ thống đường ống mà không cần đào bới. Chúng hỗ trợ xác định các khuyết tật cấu trúc, sự xâm nhập của sinh vật và tắc nghẽn trong hệ thống cống, thoát nước và cấp thoát nước.

Các hệ thống kiểm tra đường ống hiện đại có độ chính xác đến đâu?

Các hệ thống kiểm tra đường ống hiện đại có thể đạt độ chính xác chẩn đoán lên đến 98%, nhờ vào các camera độ phân giải cao, công nghệ trí tuệ nhân tạo (AI) và học máy (machine learning) giúp phát hiện và phân tích chính xác tình trạng đường ống.

Trí tuệ nhân tạo (AI) và học máy (machine learning) mang lại lợi ích gì trong kiểm tra đường ống?

AI và học máy cải thiện việc kiểm tra đường ống bằng cách xác định chính xác các khuyết tật với độ chính xác cao hơn đánh giá của con người, giảm thời gian kiểm tra và lọc bỏ các tín hiệu báo động sai nhằm vận hành bảo trì hiệu quả hơn.
