Sự phát triển của công nghệ máy ảnh HD cho ống

Từ analog đến kỹ thuật số: Sự chuyển đổi trong công nghệ máy ảnh kiểm tra ống video

Việc chuyển từ công nghệ analog cổ điển sang công nghệ số hiện đại đã thực sự thay đổi cách chúng ta kiểm tra đường ống ngày nay. Vào những ngày đầu, những chiếc máy ảnh đầu tiên chỉ cho chúng ta những hình ảnh mờ ảo ở độ phân giải 480p và hầu như không có cách nào để lưu lại những gì chúng ta thấy, vì vậy việc phát hiện các vấn đề chủ yếu là dựa vào phỏng đoán. Còn các hệ thống kỹ thuật số ngày nay? Chúng quay video Full HD 1080p với khả năng zoom lên đến 20 lần, cho phép các kỹ thuật viên phát hiện những vết nứt nhỏ và rễ cây chui vào đường ống mà trước đây khó có thể nhìn thấy. Không còn cảnh phải vác theo những chiếc máy VHS nặng nề nữa. Nay, các nhân viên làm việc ngoài hiện trường có thể xem các vấn đề ngay lập tức trên màn hình cầm tay của họ, hoặc thậm chí phát trực tiếp kết quả kiểm tra lên máy tính văn phòng thông qua đám mây, từ đó tiết kiệm rất nhiều thời gian và chi phí trong dài hạn.

Những tiến bộ trong công nghệ HD-over-coax và tác động của nó đến việc truyền tải hình ảnh

Việc giới thiệu công nghệ HD-over-coax đã thay đổi cách thức các hệ thống kiểm tra cũ hoạt động, vì nó cho phép truyền video độ phân giải 720p hoặc thậm chí 1080p qua những cáp đồng trục đã được lắp đặt sẵn. Điều này mang lại ý nghĩa lớn cho các công ty là họ không cần phải vứt bỏ khoản đầu tư về hệ thống dây dẫn hiện có, từ đó tiết kiệm chi phí. Chất lượng hình ảnh cũng được cải thiện đáng kể, khoảng gấp bốn lần so với công nghệ tín hiệu CVBS tiêu chuẩn trước đây. Các kỹ thuật viên có thể nhìn thấy rõ ràng các chi tiết trên thành ống mà không cần phải tháo dỡ những cuộn cáp đắt tiền. Tuy nhiên, vẫn tồn tại một hạn chế. Các hệ thống cáp đồng cũ không thể xử lý được dải băng thông bổ sung cần thiết để đạt được độ phân giải Full HD thực thụ, do đó hiệu suất trong các hệ thống này vẫn còn bị giới hạn.

Vai trò của các tiêu chuẩn hình ảnh 4K và HD trong việc cải tiến công nghệ camera kiểm tra cống thoát

Việc chuyển sang các tiêu chuẩn SMPTE 4K và nén H.265 đã thực sự giúp lấp đầy một số lỗ hổng lớn trong cách chúng ta đánh giá hệ thống thoát nước hiện nay. Theo một nghiên cứu gần đây vào năm 2023 về cơ sở hạ tầng nước thải, những chiếc máy ảnh 4K cao cấp có thể phát hiện các vết nứt nhỏ chỉ 0.2mm mà các hệ thống 1080p cũ không thể nhìn thấy. Và thực tế là, việc phát hiện những vết nứt nhỏ này trước khi chúng trở thành vấn đề lớn giúp các thành phố tiết kiệm hàng đống tiền trong dài hạn. Hơn nữa, các tiêu chuẩn mới này hoạt động rất hiệu quả trong điều kiện ánh sáng yếu nhờ công nghệ cảm biến CMOS cải tiến. Ngay cả trong những ống dẫn chỉ rộng sáu inch, các kỹ thuật viên hiện có thể nhìn rõ những chỗ cần sửa chữa khi ánh sáng hầu như không đủ để đọc - theo thông số kỹ thuật, chỉ cần khoảng 8 lux ánh sáng là đủ.

Hạn chế của hệ thống HD-over-coax: Độ trễ, suy hao tín hiệu và méo màu

Mặc dù tiết kiệm chi phí, các hệ thống HD-over-coax vẫn có ba hạn chế chính trong các cuộc kiểm tra đường ống ở khoảng cách xa:

1. Trì hoãn : Độ trễ 200ms tại khoảng cách 300ft làm chậm việc ghi nhận lỗi trong thời gian thực
2. Suy hao tín hiệu : 15% độ suy giảm độ sáng trên 100ft trong ống dẫn bị ăn mòn
3. Sự Thay Đổi Màu Sắc : Phối hợp trở kháng không đúng gây méo màu gỉ/ăn mòn

Những hạn chế này thúc đẩy việc áp dụng hệ thống HD-over-fiber cho việc kiểm tra cơ sở hạ tầng quan trọng ở khoảng cách vượt quá 500ft.

Độ Phân Giải Hình Ảnh và Độ Chính Xác Phát Hiện Khuyết Tật ở Camera Ống HD

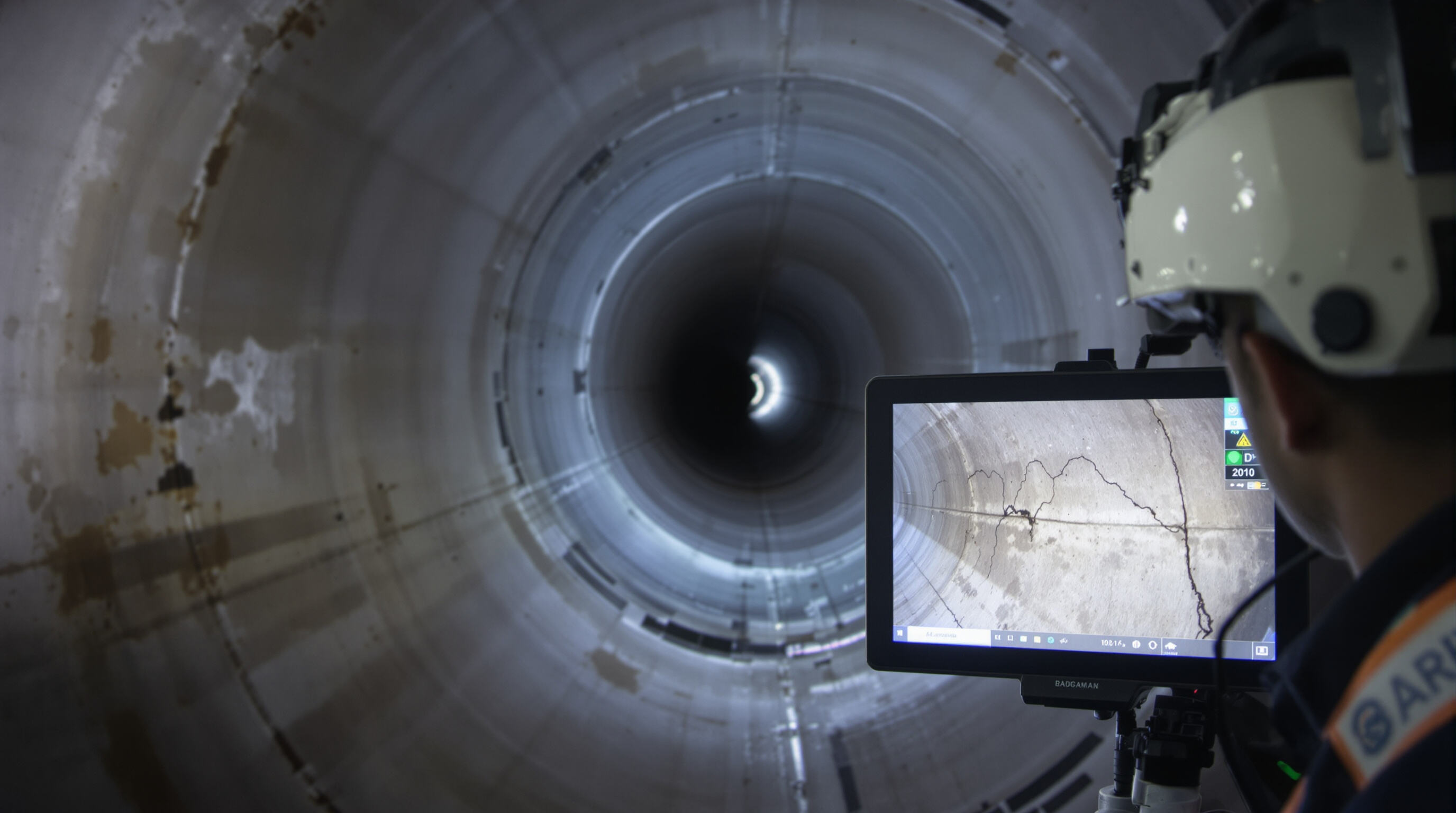

Hiểu Về Độ Phân Giải Camera và Độ Sáng Hình Ảnh trong Chụp Hình Bên Trong Ống

Camera kiểm tra ống chất lượng cao giờ đây được trang bị công nghệ cảm biến tiên tiến có thể chụp hình bên trong ống với độ phân giải đạt tới chất lượng 4K (độ phân giải cụ thể là 3840 x 2160 pixel đối với những ai quan tâm). Số lượng pixel gia tăng giúp các kỹ sư kiểm tra có thể phát hiện các vết nứt nhỏ chỉ rộng nửa milimét và cả những dấu hiệu ăn mòn khó nhìn thấy mà các hệ thống độ phân giải chuẩn không thể ghi nhận. Nhiều mẫu mới gần đây được tích hợp cảm biến quét liên tục (progressive scan) cùng độ sâu màu 12 bit, nghĩa là chúng có thể hiển thị khoảng 4096 sắc thái khác nhau cho mỗi màu. Mức độ chi tiết này giúp các kỹ thuật viên phân biệt được nhiều vấn đề khác nhau như sự tích tụ khoáng chất do rễ cây chui vào ống hay các vấn đề cấu trúc thực sự trong hệ thống.

Phân tích so sánh giữa HD và Standard Definition trong độ chính xác phát hiện lỗi

• Hệ thống HD (độ phân giải 1920x1080) phát hiện 98% vết nứt ≥1 mm so với 56% của hệ thống SD (720x480)
• Camera SD bỏ sót 40% trường hợp ăn mòn điểm giai đoạn đầu trong ống gang đúc
• Hình ảnh HD giảm 62% kết quả dương tính giả trong đánh giá độ lệch khớp

Báo cáo Hạ tầng NASSCO 2022 xác nhận các hệ thống HD cải thiện độ chính xác phát hiện vết nứt 78% so với thế hệ tương tự tiền nhiệm thông qua các thử nghiệm thực địa kiểm soát tại 12 thành phố ở Hoa Kỳ.

Tầm quan trọng của video rõ nét, không nén để phát hiện chính xác khuyết tật ống

Mặc dù HD-over-coax có thể truyền tín hiệu lên đến 500m, việc lấy mẫu màu 4:2:0 trong quá trình xử lý làm giảm độ chính xác màu sắc cần thiết để phân biệt giữa vết ố trên ống sét và rò rỉ đang xảy ra. Các hệ thống video không nén sử dụng mã hóa H.265 bảo toàn lấy mẫu màu 4:4:4 ở tốc độ 60 khung hình/giây, duy trì độ trung thực chi tiết cho:

• Đo độ rộng vết nứt chính xác (±0,1 mm)
• Tính toán lưu lượng dòng chảy chính xác thông qua theo dõi chuyển động mảnh vụn
• Phân loại khuyết tật hỗ trợ AI đáng tin cậy (độ tin cậy mô hình 95% so với 82% khi dùng video nén)

Các đơn vị vận hành đô thị báo cáo tỷ lệ gọi dịch vụ lại giảm 33% khi sử dụng truyền tải video HD không mất dữ liệu kết hợp với khả năng zoom quang học 10x.

Các Tính Năng Thiết Kế Chính Của Máy Ảnh Giúp Nâng Cao Hiệu Suất Ghi Hình HD

Công Nghệ Ống Kính và Khả Năng Zoom Trong Máy Ảnh Đoạn Ống HD

Các máy ảnh kiểm tra đoạn ống độ phân giải cao hiện nay thường được trang bị ống kính thủy tinh đa thành phần với khẩu độ tương đối rộng, dao động từ f/1.8 đến khoảng f/2.4. Những ống kính này giúp chụp được những hình ảnh 4K sắc nét ngay cả khi làm việc bên trong không gian hẹp của các đoạn ống. Khả năng zoom cũng rất ấn tượng, cung cấp mức phóng quang học từ 8 đến 12 lần. Mức độ chi tiết này cho phép các kỹ thuật viên phát hiện các vết nứt cực nhỏ có đường kính dưới 2 milimét mà vẫn duy trì chất lượng hình ảnh tốt. Một số mẫu mới hơn tích hợp công nghệ ống kính phi cầu giúp giảm khoảng 37% hiện tượng méo hình dạng ống (barrel distortion) so với các thiết kế ống kính cầu truyền thống. Điều này tạo ra sự khác biệt rõ rệt trong việc đo lường chính xác kích thước các khuyết tật trong quá trình kiểm tra.

Cải Tiến Về Ánh Sáng và Khả Năng Quan Sát: Đèn LED và Hiệu Suất Trong Điều Kiện Thiếu Sáng

Các mảng đèn LED được thiết kế cho mục đích kép thường tạo ra từ 20 đến 50 lumen trên foot vuông, đồng thời giải quyết những vấn đề phức tạp mà chúng ta gặp phải hàng ngày khi kiểm tra đường ống. Chúng cần chiếu sáng được mọi loại bề mặt không đồng đều bên trong đường ống, đồng thời vẫn hoạt động hiệu quả trong môi trường chất lỏng đục ngầu khiến khả năng nhìn xuyên qua gần như không thể. Các hệ thống chiếu sáng thông minh ngày nay thực sự có thể thay đổi độ sáng dựa vào lượng bụi bẩn lơ lửng và mức độ đục của nước, điều này giúp duy trì màu sắc hình ảnh chính xác ngay cả trong điều kiện quan sát khó khăn. Một số mẫu mới hơn tích hợp cảm biến hồng ngoại 850 nanomet cùng với đèn LED thông thường để hoạt động tốt hơn trong điều kiện thiếu sáng tối đến mức 0.5 lux. Sự kết hợp này vẫn giữ được chất lượng hình ảnh tương đối tốt bất chấp môi trường khắc nghiệt.

Tích hợp Chụp ảnh Toàn cảnh và Ảnh Laze trong Kiểm tra Đường ống

Các đầu camera toàn cảnh 360 độ hiện đại có thể ghép nối hình ảnh với sai số dưới 1% nhờ công nghệ ổn định 6 trục quay. Nhờ đó, chúng tạo ra các bản đồ thành ống gần như liền mạch, bao quát khoảng 30 mét trong một lần quét. Việc kết hợp chúng với các máy quét laser lớp 1 hoạt động ở bước sóng 635 nanomet tạo ra sự khác biệt rõ rệt. Sự kết hợp này tạo ra các mô hình 3D cực kỳ chi tiết, đến cấp độ milimet đối với các yếu tố như lỗ ăn mòn và cặn bã tích tụ. Các bài kiểm tra thực tế đã chứng minh thiết lập này giúp giảm đáng kể thời gian kiểm tra, nhanh gấp khoảng ba lần so với phương pháp CCTV truyền thống. Và điều còn tuyệt vời hơn nữa? Độ chính xác trong việc phát hiện khuyết tật cao gấp ba lần. Mức độ chính xác như vậy đang làm thay đổi phương thức kiểm tra trên toàn ngành công nghiệp.

Các Chỉ Số Hiệu Suất Thực Tế Của Camera Ống HD

Đánh Giá Tốc Độ Khung Hình, Độ Trễ Và Độ Chính Xác Màu Sắc Trong Công Nghệ Camera Ống HD

Các mẫu máy ảnh kiểm tra ống HD mới nhất hiện nay đạt tốc độ khoảng 30 khung hình mỗi giây, cho phép các kỹ thuật viên gần như xem tức thì tình hình bên trong đường ống. Các bài kiểm tra thực tế cho thấy thời gian phản hồi thường duy trì dưới 150 mili giây. Các mẫu cao cấp hơn giữ được độ trung thực màu sắc khoảng 95% ngay cả khi mức ánh sáng giảm xuống, điều mà các thợ ống nước thực sự cần để phát hiện sớm các dấu hiệu ăn mòn hoặc những màng sinh học phiền toái hình thành trên thành ống. Cần lưu ý là việc nén tín hiệu cũng ảnh hưởng đến hệ thống cáp đồng trục. Một số hệ thống bị mất tới gần 30% độ tương phản khi nén tín hiệu, khiến việc phát hiện các khuyết điểm nhỏ trở nên khó khăn hơn. Vì lý do đó, nhiều chuyên gia vẫn thích sử dụng các định dạng video chưa nén để thực hiện các cuộc kiểm tra chi tiết, nơi không có chi tiết nào bị bỏ sót.

Nghiên cứu điển hình: Kiểm tra hệ thống thoát nước đô thị bằng camera HD để ghi hình rõ nét bên trong đường ống

Một thành phố ở vùng Trung Tây đã ghi nhận sự sụt giảm đáng kể các vấn đề bị bỏ sót khi họ thay thế thiết bị cũ bằng những chiếc camera ống dẫn có độ phân giải 4K. Các nhân viên thành phố có thể phát hiện những vết nứt nhỏ hơn một milimét trên khoảng tám trong số mười đoạn ống sét mà họ kiểm tra — điều mà các hệ thống analog cũ không thể làm được. Theo Báo cáo Cơ sở Hạ tầng Đô thị mới nhất năm 2024, những nâng cấp như vậy đã giúp khoảng mười bốn thành phố thực hiện chuyển đổi giảm khoảng 22% số cuộc gọi sửa chữa khẩn cấp mỗi năm. Số tiền tiết kiệm tăng lên nhanh chóng khi các chính quyền địa phương có thể phát hiện sự cố trước khi chúng trở thành vấn đề nghiêm trọng.

Xu hướng: Gia tăng việc sử dụng HD-over-Fiber để có chất lượng hình ảnh vượt trội trong kiểm tra ở khoảng cách xa

Truyền dẫn cáp quang hiện nay hỗ trợ truyền video 4K lên đến 1.000 mét mà không cần bộ lặp tín hiệu, so với giới hạn 300 mét trong các hệ thống HD-over-coax. Công nghệ này loại bỏ hiện tượng sọc màu thường gặp trong các hệ thống đồng trục, với 98% các nhà thầu được khảo sát báo cáo cải thiện độ chính xác phân loại khuyết tật trong đánh giá thành ống ở khoảng cách trên 150 mét.

Các thách thức và cân nhắc trong tương lai về kiểm tra ống bằng video HD

Suy giảm tín hiệu trong truyền dẫn video HD khoảng cách xa

Máy quay HD dùng cho ống dẫn không thể duy trì chất lượng video tốt khi kiểm tra những đoạn đường ống dài. Tín hiệu HD có xu hướng suy giảm đáng kể khi truyền qua cáp đồng trục. Khoảng 15% tín hiệu bị mất đi sau mỗi 300 mét, và tình hình trở nên tồi tệ sau khoảng 500 mét khi màu sắc bắt đầu lệch lạc và hình ảnh trở nên bị vỡ hình khối. Một số công ty đã chuyển sang giải pháp cáp quang giúp giảm tổn thất tín hiệu xuống dưới 2% cho độ dài tương tự, mặc dù các hệ thống này đòi hỏi việc lắp đặt và bảo trì cẩn thận tại hiện trường. Ngoài ra còn có những vấn đề khác nữa. Các đường dây điện chạy song song với tuyến kiểm tra tạo ra nhiễu điện từ làm rối loạn tín hiệu truyền dẫn, gây khó khăn cho các kỹ thuật viên làm việc ở khu vực thành phố nơi mà các hệ thống kỹ thuật thường nằm dọc theo đường phố và tòa nhà.

Cân bằng nhu cầu băng thông với yêu cầu kiểm tra thời gian thực

Khi xử lý video 4K thô, vốn tiêu tốn khoảng 25 gigabit mỗi giây, sẽ có một vấn đề nghiêm trọng là làm sao đáp ứng đủ nhu cầu băng thông này với khả năng xử lý trong thời gian thực khi kiểm tra đường ống. Những công việc thực tế mà chúng tôi ghi nhận gần đây cho thấy bất kỳ độ trễ nào vượt quá 150 mili giây đều khiến các kỹ sư kiểm tra rất khó điều khiển thiết bị của họ một cách chính xác khi họ cần phản ứng nhanh. Công nghệ nén H.265 mới giúp giảm tiêu thụ băng thông xuống còn khoảng một nửa so với tiêu chuẩn H.264 cũ mà không làm ảnh hưởng nhiều đến khả năng phát hiện lỗi của chúng ta, mặc dù nó lại làm tăng thêm từ 80 đến 100 mili giây thời gian chờ chỉ để mã hóa. Tuy nhiên, một số hệ thống mới được hỗ trợ bởi công nghệ 5G đang cho thấy tiềm năng đáng kể. Các hệ thống này đã có thể phát trực tiếp video 4K đầy đủ với tốc độ chỉ 45 megabit mỗi giây và độ trễ chỉ 65 mili giây trong những thử nghiệm gần đây bên trong hệ thống cống ngầm đô thị, nơi mọi điều kiện đều được kiểm soát chặt chẽ.

Khi công nghệ camera ống HD phát triển, việc khắc phục những hạn chế về truyền tải này trong khi vẫn giữ được chất lượng hình ảnh luôn là yếu tố quan trọng để đánh giá cơ sở hạ tầng dưới lòng đất một cách đáng tin cậy.

Các câu hỏi thường gặp về công nghệ camera ống HD

HD pipe cameras có những ưu điểm gì so với hệ thống analog?

Camera ống HD cung cấp chất lượng hình ảnh vượt trội hơn so với hệ thống analog, cho phép phát hiện rõ ràng hơn các khuyết tật của ống như vết nứt nhỏ và sự ăn mòn. Chúng cũng hỗ trợ phát trực tiếp, giúp giảm thời gian kiểm tra tại hiện trường.

Hệ thống HD-over-coax có thể nâng cấp lên HD-over-fiber không?

Có, các công ty có thể nâng cấp hệ thống HD-over-coax lên HD-over-fiber để có chất lượng truyền tải tốt hơn và phạm vi đường truyền dài hơn. Cải tiến này có thể giảm sự suy giảm tín hiệu và nâng cao độ chính xác trong việc phát hiện lỗi.

Độ phân giải 4K ảnh hưởng như thế nào đến việc kiểm tra hệ thống thoát nước?

độ phân giải 4K cải thiện đáng kể việc kiểm tra hệ thống thoát nước bằng cách cho phép các kỹ thuật viên phát hiện các lỗi nhỏ hơn mà các hệ thống cũ có thể bỏ sót, từ đó nâng cao hiệu quả bảo trì và có thể ngăn ngừa những chi phí sửa chữa đắt đỏ.

Những vấn đề phổ biến của công nghệ truyền tải HD-over-coax là gì?

Truyền tải HD-over-coax có thể gặp phải độ trễ, suy hao tín hiệu và méo màu khi truyền ở khoảng cách xa. Hệ thống cáp quang có thể giúp giải quyết những vấn đề này để mang lại chất lượng hình ảnh vượt trội.
